Sine de glisare CNC

Rândurile de bile sunt rulate de-a lungul canelurilor circulare ale șinelor și glisoarelor, care sunt prelucrate de o mașină de șlefuit de înaltă precizie dedicată și circulate prin capacele de capăt asamblate pe glisor. Deoarece mingea este făcută din constrângeri cuști din oțel inoxidabil, trageți glisorul de pe șină, mingea nu va cădea.

Cele patru rânduri de bile sunt proiectate să aibă un unghi de contact de 45 de grade, iar glisorul este supus la patru direcții (radial, anti-radial, transversal) cu aceeași sarcină nominală, iar aceeași șină de ghidare este aplicată cu o sarcină de preîncărcare egală. pentru a menține un coeficient de frecare mai mic, dar și pentru a consolida cele patru direcții de rigiditate.

Secțiunea transversală a șinei de ghidare este mică, iar designul optimizat al glisorului asigură o rigiditate ridicată, obținând astfel o sarcină mare stabilă, viteză mare și mișcare liniară de mare precizie.

1. Capacitate de încărcare egală în toate direcțiile

3. Durată lungă de viață cu precizie ridicată a mișcării

Cu această specială, aceste ghidaje liniare pot prelua sarcini fie în direcția verticală, fie în direcția orizontală. Glisierele liniare convenționale pot suporta doar sarcini mici în direcția paralelă cu suprafața de contact. De asemenea, este mai probabil să devină inexacte atunci când sunt supuși acestor sarcini.

În cazul unei diapozitive tradiționale, erorile de precizie sunt cauzate de curgerea inversă a peliculei de ulei. Ungerea insuficientă provoacă uzura între suprafețele de contact, care devin din ce în ce mai imprecise. În schimb, contactul de rulare are o uzură mică, prin urmare, mașinile pot obține o viață lungă cu o mișcare foarte precisă.

2. Rigiditate

4.Ajustare automată

Atunci când se utilizează un sistem de ghidaj liniar, este necesar să se selecteze un tip și un joc (preîncărcare) care să îndeplinească condițiile de serviciu pentru a obține rigiditatea necesară a mașinii/echipamentului.

Un grad ridicat de reglare automată, în aplicarea stării de preîncărcare, este o instalare ușoară pentru a îmbunătăți precizia mișcării mașinii pentru a menține o mișcare liniară lină.

HSR-Atip

Flanșa blocului său are găuri filetate.

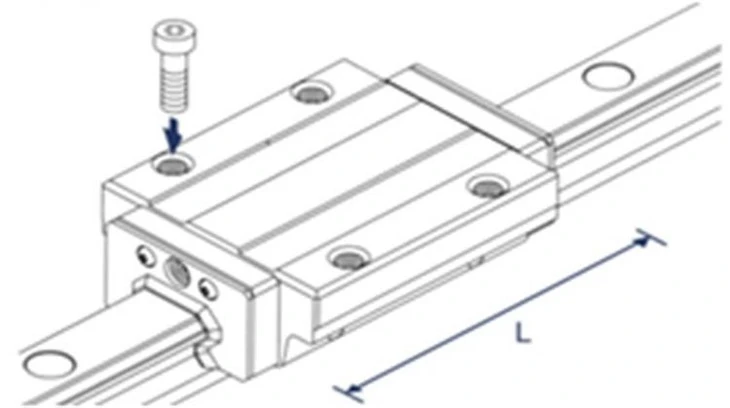

HSR-LA tip

Blocul are aceeași formă de secțiune transversală ca modelul HSR-A, dar are o lungime totală mai mare a blocului (L) și o sarcină nominală mai mare.
